工程名稱:沈陽大東區大北社區衛生中心gsp醫院醫藥自動化冷庫建造工程案例

項目地址:遼寧省沈陽市大東區

項目需求:

1、新建一間社區衛生中心醫院gsp醫藥自動化冷庫，溫度需求2~8℃，溫度自由可調節。

2、管理上需要滿足集中控制。

3、在控制成本的前提下，選用高效節能的方案和制冷設備。

4、滿足URS文件的主要要求。

5、需通過GSP/GMP/ISO等認證標準。

6、要求滿足藥品、試劑、疫苗進庫、出庫、存儲、搬運、分揀都實現智能自動化，通過自動傳輸帶、托

盤實現藥品出入庫及搬運，智能機械臂實現藥品的存儲、分揀、擺放，通過計算機智能自動化系統集中

控制管理。

項目背景:

沈陽大東區大北社區衛生中心gsp醫院醫藥自動化冷庫建造工程，主要用于藥品、試劑的存儲需求。該項

目包含自動化倉儲設備安裝和冷庫制冷設備安裝，預計全部工期40天完工，雙方于2022年9月正式簽約合

作。

工程概況:

新擬建一間社區衛生中心gsp醫院醫藥自動化冷庫，冷庫占地面積15平米，冷庫高度2.4米，冷庫建造規模

36立方米，溫度需求2~8°℃。

冷庫配置方案:

沈陽大東區大北社區衛生中心gsp醫院醫藥自動化冷庫建造工程安裝，采用聚氨酯冷庫板100mm厚、雙面

0.5彩鋼，阻燃等級B1級，冷庫內安裝1臺西奧多風幕機。制冷系統部分:安裝2臺艾默生谷輪壓縮機箱式全

封閉渦旋風冷機組，有定制冷凝風扇調節功能，壓力調節功能，油加熱功能;冷庫內安裝2臺冷風機，冷庫

內使用的制冷劑為R404a。電氣系統:安裝1套醫藥冷庫電箱，采用西門子PLC控制器，10寸觸摸屏，有故障

自動切換、超溫同啟、輪值自動切換，施耐德、正泰電氣元器件，短信報警、遠程控制，增加高低壓力監

控預警功能，實施查看機組設備的運行狀態。該項目安裝的制冷機組電源線、風機電源線、風機化霜線、

探頭線、信號線均選用上海起帆;庫內安裝1臺冷庫緊急報警裝置(聲光報警功能)，另外，冷庫內安裝1臺除

濕機。冷庫還配1臺備用發電機組。

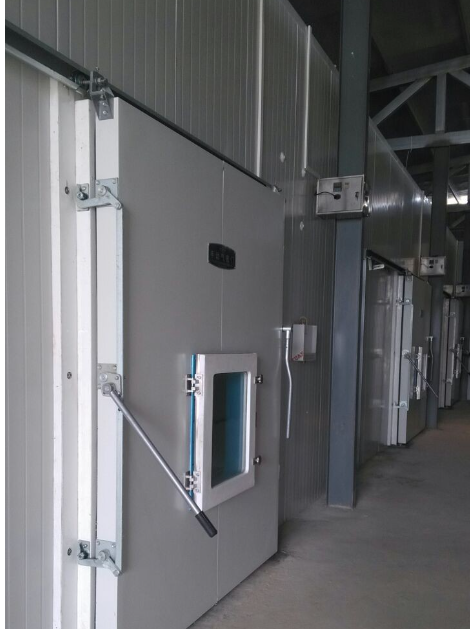

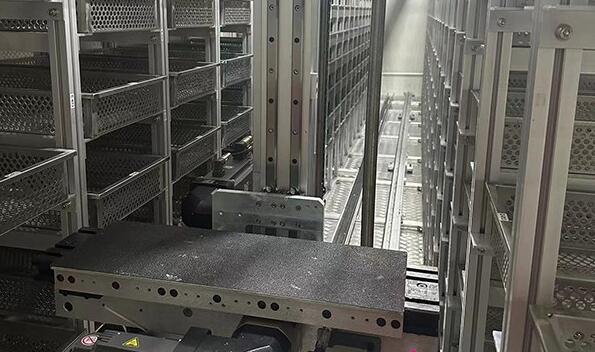

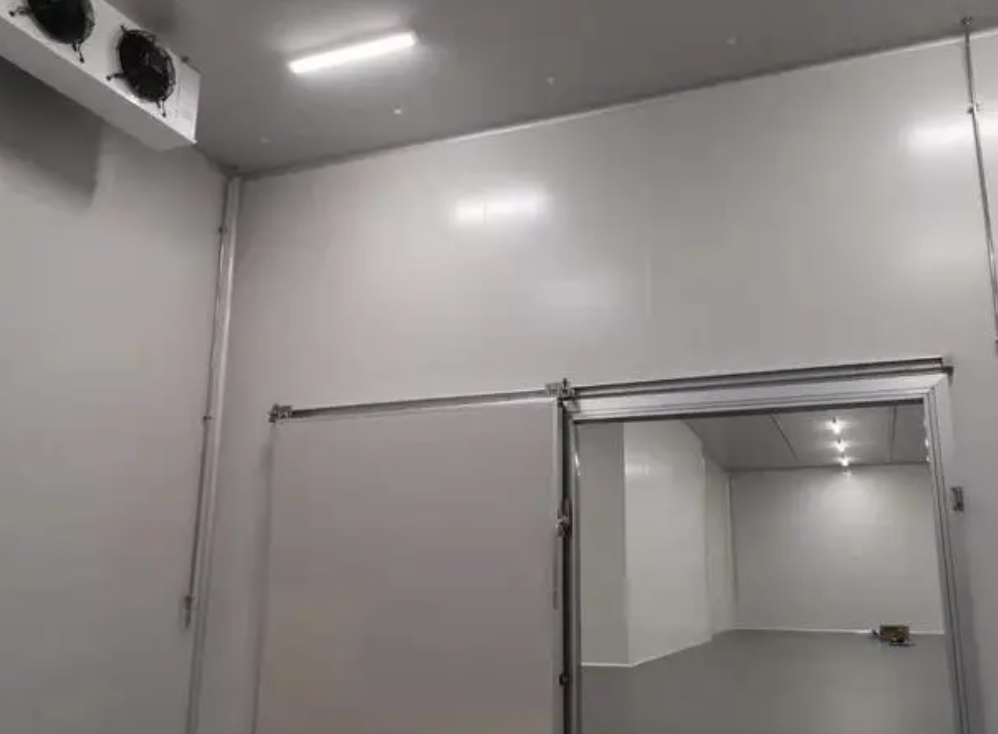

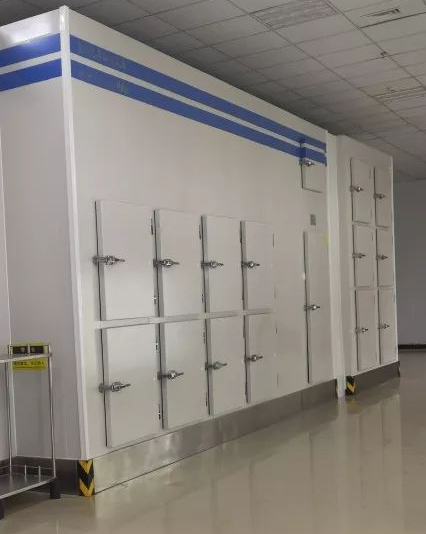

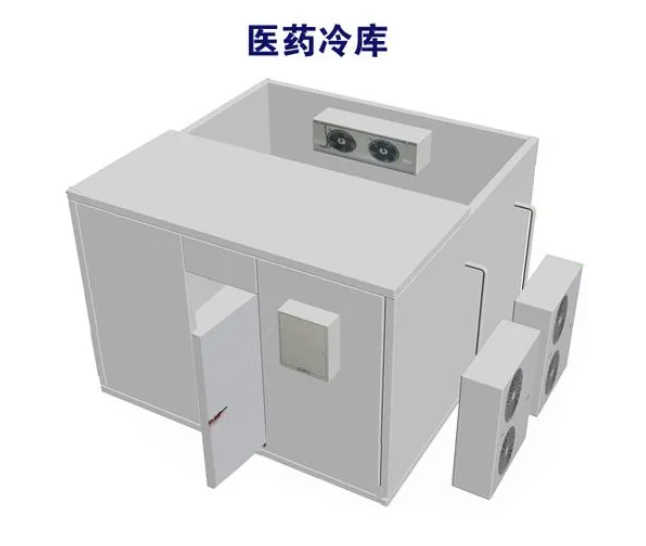

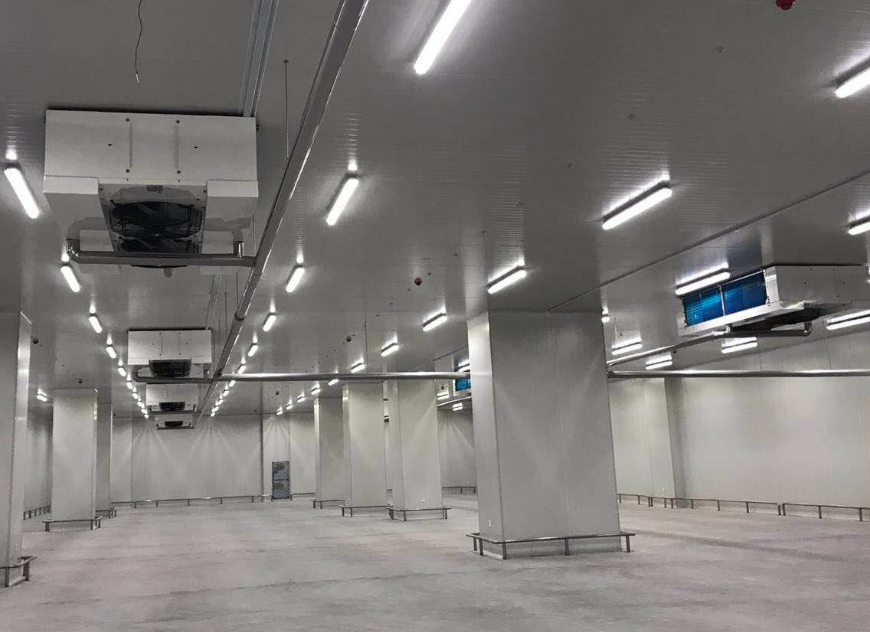

工程圖片：
